nanoCAD СКС 3.0 (сборка 506)
Специализированное программное обеспечение nanoCAD СКС – инструмент, позволяющий повысить эффективность труда при проектировании структурированных кабельных систем, на сленге проектировщиков – «слаботочки». Наличие собственного графического ядра делает nanoCAD СКС независимым от других графических систем, поддержка формата DWG способствует обмену информации со смежниками и заказчиками.
Год выпуска: 2011
Версия: СКС 3.0 (сборка 506)
Разработчик: ЗАО Нанософт
Программу раздает: ЗАО Нанософт
Платформа: Microsoft Windows
Язык интерфейса: только русский
Размер: 138.92 Мб
В nanoCAD СКС сочетаются удобный, специально сконструированный интерфейс, точно подобранные и настроенные инструменты графического отображения, а также средства для выполнения необходимых расчетов при подборе оборудования.
Программный продукт nanoCAD СКС позволяет решать следующие задачи:
* консолидация информации по проекту;
* создание системы кабельных каналов;
* проектирование горизонтальной подсистемы;
* проектирование магистральной подсистемы здания;
* проектирование распределительных пунктов этажа и здания;
* проектирование магистральных кабелей и кроссов телефонии здания;
* автоматическая трассировка кабелей;
* автоматическое составление отчетных документов (спецификация, кабельные журналы, схемы компоновки монтажных конструктивов, структурная схема).
Коротко об основных возможностях nanoCAD СКС:
* Автоматически формируемая и выгружаемая по ГОСТ спецификация оборудования (пример в раздаче);
* Автоматически формируемые и выгружаемые по ГОСТ три вида кабельных журналов (пример в раздаче);
* Автоматически формируемая схема компоновки монтажных конструктивов (пример в раздаче);
* Автоматически формируемая структурная схема соединений кабельной системы здания (пример в раздаче);
* Заполнение монтажных конструктивов панелями в автоматическом режиме на основе количества портов рабочих мест;
* Автоматически проставленные выноски маркировок рабочих мест;
* Автоматическая перемаркировка оборудования отображаемая в выносках маркировки и отчетных документах при различных изменениях в проекте;
* Менеджер проекта, позволяющий полностью консолидировать информацию по всему проекту;
* Работа с базами данных производителей оборудования СКС;
* Все базы данных оборудования открыты для редактирования;
* База УГО открыта для редактирования и добавления новых обозначений;
* Создание системы кабельных каналов практически любой сложности;
* Автоматический подбор и подсчет соединительных элементов кабельных каналов (углы, отводы и т.п.), а также узлов крепления для лотков;
* Расчет емкости кабельных каналов исходя из количества проложенного кабеля;
* Создание соединений горизонтальной подсистемы и магистральной подсистемы здания (пример в раздаче);
* Трассировка кабеля, как в горизонтальной плоскости, так и в вертикальной, а также между этажами, расположенными в разных DWG-файлах;
* Настройка добавочных коэффициентов для подсчета кабеля для всего проекта, а также индивидуальная настройка длины кабеля для горизонтальной подсистемы;
* Интеллектуальные объекты программы с различными подсказками;
* Возможность выбора программного обеспечения при выгрузке отчетных документов – Microsoft Office или OpenOffice.org;
* Возможность выбора единиц измерения для кабелей и кабельных каналов при выводе в спецификацию.
Что нового в nanoCAD 3.0 (сборка 506):
В nanoCAD СКС версии 3.0 добавлен новый функционал при проектировании СКС:
* Общее обновление платформы nanoCAD, с поддержкой формата DWG2010;
* Общее усовершенствование инструментов для работы с кабельными каналами;
* Установка меток сечения для лотков;
* Автоматическое формирование сечений с выноской заполнения лотков;
* Ориентация трасс, позволяющая автоматически определять тип угла, внутренний или внешний, для коробов;
* Добавлены инструменты по работе с кабельными каналами «Соединить объекты трассой» и «Соединить объект и трассу перпендикулярно» и выведены на отдельную панель инструментов «Прокладка трасс»;
* Дополнительный отчетный документ: таблица условных графических обозначений, формируемая как для всего проекта, так и для каждого этажа;
* Дополнительный отчетный документ: таблица прокладки кабеля, формируемая как для горизонтальной подсистемы и для магистральной подсистемы здания;
* Создание 3D вида кабеленесущей системы и оборудования;
* Возможность множественной установки обозначений оборудования из базы УГО;
* Возможность ограничения заполнения коробов и труб, как по поперечному сечению кабелей, так и по количеству кабелей прокладываемых в канале.
Демонстрационная версия - описание, ограничения и шаги установки:
Демонстрационная версия – бесплатная постоянная лицензия программы, предназначенная для знакомства с функциональными возможностями без права коммерческого использования. Программа может быть свободно загружена и установлена неограниченное количество раз. Не имеет ограничений по сроку действия, не требует регистрации, серийного номера и получения Цифрового сертификата. Содержит ограничения в виде информационных сообщений различного рода и специальных пометок на листе при печати.
Установка демонстрационной версии:
* Скачайте дистрибутив (с официального сайта программы; либо с rutracker.org; либо с
* Запустите мастер установки и следуй его инструкциям;
* Запустите программу;
* При запуске программы укажите «Запустить в демо режиме».
Ограничения демонстрационной версии:
* Информационные сообщения при запуске программы;
* Информационные сообщения при сохранении файла;
* Надпись "Не для коммерческого использования" в заголовке программы;
* Надпись "ДЕМО-РЕЖИМ" в диалоге О программе;
* Ограниченная (демонстрационная) база данных оборудования;
* Хаотичные надписи "Демонстрационная версия" при выводе документа на печать.
Демонстрационная версия НЕ ОГРАНИЧИВАЕТ возможность открытия формата DWG и DXF!
Оценочная версия - описание, ограничения и шаги установки:
Оценочная – бесплатная полнофункциональная временная лицензия программы, предназначенная для знакомства с функциональными возможностями без права коммерческого использования. Программа может быть загружена и установлена только один раз в течение версии. Имеет ограничение по сроку действия – 30 суток, требует предварительной регистрации на сайте, получения серийного номера и электронного сертификата (файла лицензий).
Установка оценочной версии:
* Скачайте дистрибутив (с официального сайта программы; либо с rutracker.org; либо с
* Запустите мастер установки и следуй его инструкциям;
* Пройдите регистрацию на сайте www.nanocad.ru.
* Войдите в «Личный кабинет –> Управление лицензиями».
* Выберите из позиции nanoCAD СКС ссылку «Подробно».
* В разделе «Получить лицензию» нажмите кнопку «Получить лицензию» - у вас появится новая позиция в таблице лицензий.
* Нажмите ссылку «Оценочная лицензия – Скачать лицензионный файл».
* Сохраните файл лицензии (*.lic) на жесткий диск.
* Откройте программу «Мастер регистрации». Мастер регистрации находится в корневой директории программного продукта и может быть запущен через Главную панель Windows > кнопку Пуск > Все программы > Nanosoft > nanoCAD СКС 2.0 > Мастер регистрации.
* Выберите позицию «Активировать лицензию» и укажите путь к сохраненному файлу лицензии (*.lic).
Оценочная версия nanoCAD СКС 2.0 практически полностью соответствует коммерческой версии, но ограничена демонстрационной базой оборудования, временем (30-ть дней) и не дает права коммерческого использования.
Коммерческая версия - описание и шаги установки:
Коммерческая – платная полнофункциональная лицензия с правом коммерческого использования сроком на 1 год. Приобретение лицензии требует предварительной регистрации на сайте с получением серийного номера и электронного сертификата. Имеется возможность распечатать лицензионный сертификат, подтверждающий легальность использования программы.
Установка коммерческой версии:
* Скачайте дистрибутив (с официального сайта программы; либо с rutracker.org; либо с
* Запустите мастер установки и следуй его инструкциям;
* Пройдите регистрацию на сайте www.nanocad.ru.
* Войдите в «Личный кабинет –> Управление лицензиями».
* Выберите из позиции nanoCAD СКС ссылку «Подробно».
* На странице «Управление лицензиями» нажмите кнопку «Получить лицензию» - у вас появится новая позиция в таблице лицензий.
* Нажмите кнопку «Купить». После этого вы окажетесь на странице пополнения счета. После поступления оплаты вы получите уведомление. В зависимости от вида оплаты на это требуется различное время.
* После получения уведомления нажмите ссылку «Коммерческая лицензия – Скачать лицензионный файл».
* Сохраните файл лицензии (*.lic) на жесткий диск.
* Откройте программу «Мастер регистрации». Мастер регистрации находится в корневой директории программного продукта и может быть запущен через Главную панель Windows > кнопку Пуск > Все программы > Nanosoft > nanoCAD СКС 2.0 > Мастер регистрации.
* Выберите позицию «Активировать лицензию» и укажите путь к сохраненному файлу лицензии (*.lic).
По окончанию срока действия абонемента программа автоматически переключается в демонстрационный режим. При этом отключается доступ к базе оборудования, но функции сохранения, открытия и редактирования (!) файлов у пользователей остаются.

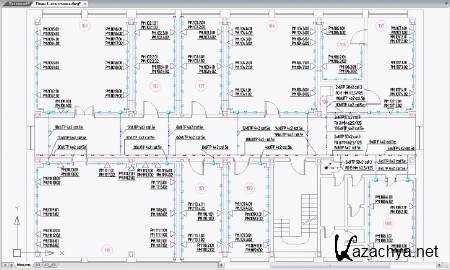

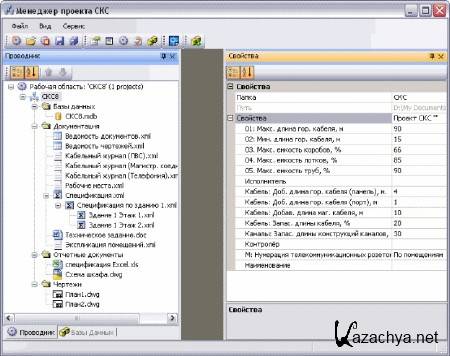

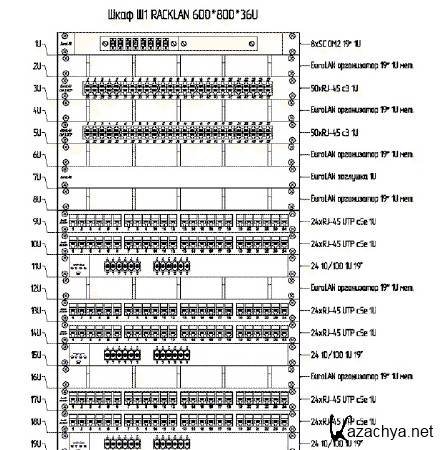

Скриншоты:
Версия: СКС 3.0 (сборка 506)
Разработчик: ЗАО Нанософт
Программу раздает: ЗАО Нанософт
Платформа: Microsoft Windows
Язык интерфейса: только русский
Размер: 138.92 Мб
В nanoCAD СКС сочетаются удобный, специально сконструированный интерфейс, точно подобранные и настроенные инструменты графического отображения, а также средства для выполнения необходимых расчетов при подборе оборудования.
Программный продукт nanoCAD СКС позволяет решать следующие задачи:
* консолидация информации по проекту;
* создание системы кабельных каналов;
* проектирование горизонтальной подсистемы;
* проектирование магистральной подсистемы здания;
* проектирование распределительных пунктов этажа и здания;
* проектирование магистральных кабелей и кроссов телефонии здания;
* автоматическая трассировка кабелей;
* автоматическое составление отчетных документов (спецификация, кабельные журналы, схемы компоновки монтажных конструктивов, структурная схема).
Коротко об основных возможностях nanoCAD СКС:
* Автоматически формируемая и выгружаемая по ГОСТ спецификация оборудования (пример в раздаче);
* Автоматически формируемые и выгружаемые по ГОСТ три вида кабельных журналов (пример в раздаче);
* Автоматически формируемая схема компоновки монтажных конструктивов (пример в раздаче);
* Автоматически формируемая структурная схема соединений кабельной системы здания (пример в раздаче);
* Заполнение монтажных конструктивов панелями в автоматическом режиме на основе количества портов рабочих мест;
* Автоматически проставленные выноски маркировок рабочих мест;
* Автоматическая перемаркировка оборудования отображаемая в выносках маркировки и отчетных документах при различных изменениях в проекте;
* Менеджер проекта, позволяющий полностью консолидировать информацию по всему проекту;
* Работа с базами данных производителей оборудования СКС;
* Все базы данных оборудования открыты для редактирования;
* База УГО открыта для редактирования и добавления новых обозначений;
* Создание системы кабельных каналов практически любой сложности;
* Автоматический подбор и подсчет соединительных элементов кабельных каналов (углы, отводы и т.п.), а также узлов крепления для лотков;
* Расчет емкости кабельных каналов исходя из количества проложенного кабеля;
* Создание соединений горизонтальной подсистемы и магистральной подсистемы здания (пример в раздаче);
* Трассировка кабеля, как в горизонтальной плоскости, так и в вертикальной, а также между этажами, расположенными в разных DWG-файлах;
* Настройка добавочных коэффициентов для подсчета кабеля для всего проекта, а также индивидуальная настройка длины кабеля для горизонтальной подсистемы;
* Интеллектуальные объекты программы с различными подсказками;
* Возможность выбора программного обеспечения при выгрузке отчетных документов – Microsoft Office или OpenOffice.org;
* Возможность выбора единиц измерения для кабелей и кабельных каналов при выводе в спецификацию.
Что нового в nanoCAD 3.0 (сборка 506):
В nanoCAD СКС версии 3.0 добавлен новый функционал при проектировании СКС:
* Общее обновление платформы nanoCAD, с поддержкой формата DWG2010;
* Общее усовершенствование инструментов для работы с кабельными каналами;
* Установка меток сечения для лотков;
* Автоматическое формирование сечений с выноской заполнения лотков;
* Ориентация трасс, позволяющая автоматически определять тип угла, внутренний или внешний, для коробов;
* Добавлены инструменты по работе с кабельными каналами «Соединить объекты трассой» и «Соединить объект и трассу перпендикулярно» и выведены на отдельную панель инструментов «Прокладка трасс»;
* Дополнительный отчетный документ: таблица условных графических обозначений, формируемая как для всего проекта, так и для каждого этажа;
* Дополнительный отчетный документ: таблица прокладки кабеля, формируемая как для горизонтальной подсистемы и для магистральной подсистемы здания;
* Создание 3D вида кабеленесущей системы и оборудования;
* Возможность множественной установки обозначений оборудования из базы УГО;
* Возможность ограничения заполнения коробов и труб, как по поперечному сечению кабелей, так и по количеству кабелей прокладываемых в канале.
Демонстрационная версия - описание, ограничения и шаги установки:
Демонстрационная версия – бесплатная постоянная лицензия программы, предназначенная для знакомства с функциональными возможностями без права коммерческого использования. Программа может быть свободно загружена и установлена неограниченное количество раз. Не имеет ограничений по сроку действия, не требует регистрации, серийного номера и получения Цифрового сертификата. Содержит ограничения в виде информационных сообщений различного рода и специальных пометок на листе при печати.
Установка демонстрационной версии:
* Скачайте дистрибутив (с официального сайта программы; либо с rutracker.org; либо с
* Запустите мастер установки и следуй его инструкциям;
* Запустите программу;
* При запуске программы укажите «Запустить в демо режиме».
Ограничения демонстрационной версии:
* Информационные сообщения при запуске программы;
* Информационные сообщения при сохранении файла;
* Надпись "Не для коммерческого использования" в заголовке программы;
* Надпись "ДЕМО-РЕЖИМ" в диалоге О программе;
* Ограниченная (демонстрационная) база данных оборудования;
* Хаотичные надписи "Демонстрационная версия" при выводе документа на печать.
Демонстрационная версия НЕ ОГРАНИЧИВАЕТ возможность открытия формата DWG и DXF!
Оценочная версия - описание, ограничения и шаги установки:
Оценочная – бесплатная полнофункциональная временная лицензия программы, предназначенная для знакомства с функциональными возможностями без права коммерческого использования. Программа может быть загружена и установлена только один раз в течение версии. Имеет ограничение по сроку действия – 30 суток, требует предварительной регистрации на сайте, получения серийного номера и электронного сертификата (файла лицензий).
Установка оценочной версии:
* Скачайте дистрибутив (с официального сайта программы; либо с rutracker.org; либо с
* Запустите мастер установки и следуй его инструкциям;
* Пройдите регистрацию на сайте www.nanocad.ru.
* Войдите в «Личный кабинет –> Управление лицензиями».
* Выберите из позиции nanoCAD СКС ссылку «Подробно».
* В разделе «Получить лицензию» нажмите кнопку «Получить лицензию» - у вас появится новая позиция в таблице лицензий.
* Нажмите ссылку «Оценочная лицензия – Скачать лицензионный файл».
* Сохраните файл лицензии (*.lic) на жесткий диск.
* Откройте программу «Мастер регистрации». Мастер регистрации находится в корневой директории программного продукта и может быть запущен через Главную панель Windows > кнопку Пуск > Все программы > Nanosoft > nanoCAD СКС 2.0 > Мастер регистрации.
* Выберите позицию «Активировать лицензию» и укажите путь к сохраненному файлу лицензии (*.lic).
Оценочная версия nanoCAD СКС 2.0 практически полностью соответствует коммерческой версии, но ограничена демонстрационной базой оборудования, временем (30-ть дней) и не дает права коммерческого использования.
Коммерческая версия - описание и шаги установки:
Коммерческая – платная полнофункциональная лицензия с правом коммерческого использования сроком на 1 год. Приобретение лицензии требует предварительной регистрации на сайте с получением серийного номера и электронного сертификата. Имеется возможность распечатать лицензионный сертификат, подтверждающий легальность использования программы.
Установка коммерческой версии:
* Скачайте дистрибутив (с официального сайта программы; либо с rutracker.org; либо с
* Запустите мастер установки и следуй его инструкциям;
* Пройдите регистрацию на сайте www.nanocad.ru.
* Войдите в «Личный кабинет –> Управление лицензиями».
* Выберите из позиции nanoCAD СКС ссылку «Подробно».
* На странице «Управление лицензиями» нажмите кнопку «Получить лицензию» - у вас появится новая позиция в таблице лицензий.
* Нажмите кнопку «Купить». После этого вы окажетесь на странице пополнения счета. После поступления оплаты вы получите уведомление. В зависимости от вида оплаты на это требуется различное время.
* После получения уведомления нажмите ссылку «Коммерческая лицензия – Скачать лицензионный файл».
* Сохраните файл лицензии (*.lic) на жесткий диск.
* Откройте программу «Мастер регистрации». Мастер регистрации находится в корневой директории программного продукта и может быть запущен через Главную панель Windows > кнопку Пуск > Все программы > Nanosoft > nanoCAD СКС 2.0 > Мастер регистрации.
* Выберите позицию «Активировать лицензию» и укажите путь к сохраненному файлу лицензии (*.lic).
По окончанию срока действия абонемента программа автоматически переключается в демонстрационный режим. При этом отключается доступ к базе оборудования, но функции сохранения, открытия и редактирования (!) файлов у пользователей остаются.
Скриншоты:
